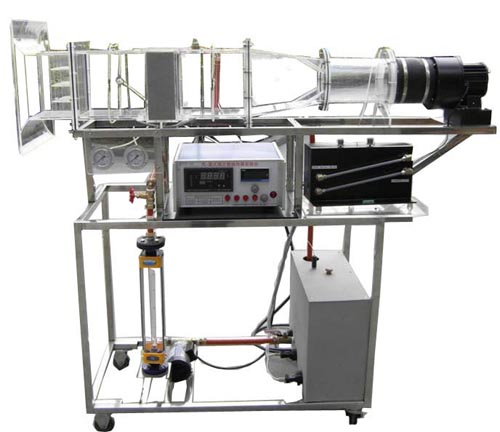

HYRGHR-2 氣—液式翅片管換熱器實驗臺

發布時間：2022-10-11 丨瀏覽次數：

一、主要配置：

循環熱水泵，轉子流量計，翅片管式換熱器，風洞實驗段，離心式風機，自動調節風門，笛形管及差壓測風速裝置，加熱由固體調壓模塊無級調節，控制測試儀表箱，不銹鋼加熱水箱，溫度巡檢儀、不銹鋼臺架及控制屏。注：數字型增加帶標準信號的多路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，增加文丘里流量計配差壓傳感器測流量，軟件等。


二、實驗項目：

1、了解翅片管式換熱器的結構原理。

2、了解換熱器強化傳熱的基本原理和方法。

3、掌握換熱系數及阻力的測試方法。

三、技術參數：

1、輸入電源：三相AC380V±10% 50Hz，功率5.5KW。

2、翅片管式換熱器，換熱面積2.0m2，材質為紫銅管。

3、不銹鋼加熱水箱，容積60L，加熱功率4.0KW。

4、循環熱水泵參數：流量：20L/min ，揚程：12m，功率：120W。流量計范圍40-400L/h。

5、離心風機參數：風量2000m3/h ，風壓1000 Pa，功率750W。

6、實驗風道采用透明有機玻璃材質，分為風口段，實驗段，測試段等，彼此之間采用法蘭螺母連接。

7、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀和高精度數字顯示表，顯示溫度、阻力、

流速、功率等實驗全部測量參數，手動風門調節風量。

8、外形尺寸：2000×500×1500mm，外形為不銹鋼可移動支架，帶雙剎車輪。
