HYPS-5型建筑給排水系統安裝實訓裝置

發布時間：2024-03-18 丨 瀏覽次數：

一、概述

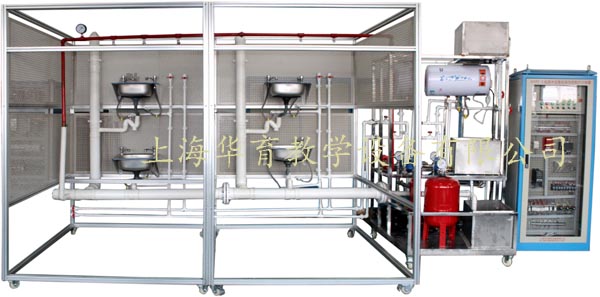

     給排水對象模型整體采用鋁型材框架和網孔板進行設計，主要給排水管道設備安裝在鋼架底座上、具備開放式的特點，由生活給水系統、消防給水系統、熱水給水系統、排水系統、污水處理系統和控制系統六個部分組成。

二、功能特性：

1、不銹鋼水盤，冷、熱兩用水龍頭，模擬兩層建筑、網孔式房間、4個住戶用水終端

2、水池：不銹鋼制作，一路輸入四路輸出，向各系統提供恒定水源，設置有浮球開關和排氣孔，保證水池水位。

3、三相水泵：兩臺，為恒壓供水系統提供動力

4、單相水泵：三臺，分別為供熱/暖系統、氣壓供水系統和水泵水箱聯合供水系統提供動力

5、壓力變送器：檢測恒壓供水系統水管內當前壓力值，可檢測0～400KPa壓力

6、膜盒壓力表：檢測恒壓供水系統水管內當前壓力值，可檢測0～400KPa壓力

7、高位水箱：水泵水箱聯供水系統蓄水裝置，水泵水箱聯合供水實訓時向用戶終端提供水源，內設高、低水位開關實現水泵的自動啟停

8、氣壓水罐：氣壓供水系統蓄水裝置，氣壓供水系統實訓時向用戶終端提供壓力水源

9、高低壓力開關：檢測氣壓供水系統管道當前壓力，為水泵啟停提供信號

10、壓力表：檢測氣壓供水系統管道當前壓力，可檢測0-1MPa壓力

11、熱水器：為供熱/暖系統提供熱源，內置溫度檢測和控制電路

12、散熱片：鋼管與銅片制作，將熱水中的熱量傳遞到室內空氣

三、設備組成及特點

1、生活給水系統：主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼復合管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的變頻恒壓供水功能，實現單泵變頻控制或雙泵切換控制等功能；通過脈沖式水表可以完成用水量的計量。

2、消防給水系統：主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等組成。管路采用鍍鋅管進行設計，可進行鍍鋅管的切割、套絲、安裝和通水試驗操作，通過控制系統可實現噴淋滅火功能。

3、熱水給水系統：主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。

4、排水系統：主要有污水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用UPVC管進行設計，可進行UPVC管的切割、粘接、安裝和通水試驗操作，結合控制系統可實現污水箱的水位檢測和排水泵的啟停控制等功能。

四、主要技術性能

1．工作電源：三相四線制AC380V±10% 50Hz；

2．給排水模型外形尺寸：120cm×120cm×220cm (長×寬×高)；

   給排水模擬房間外形尺寸：300cm×150cm×190cm(長×寬×高)；

   給排水主控臺外形尺寸：160cm×70cm×170cm(長×寬×高)

3．給排水模型材料：不銹鋼；

4．整機功耗：<4.5KVA；

5．裝置底部安裝有帶剎車腳輪，方便裝置的移動和固定；

6．安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。

五、實踐項目

1、給排水及自動化實驗內容

2、給排水系統的認識

3、給排水系統的常用器件和系統組成

4、配件和器件的安裝

5、管道試壓與通水試驗

6、供水系統原理及工作流程
