HY-X10C建筑防煙排煙系統實訓裝置

發布時間：2024-03-20 丨 瀏覽次數：

一、系統概述：

       建筑防煙排煙系統實訓裝置根據防煙排煙系統按照其控?zé)煓C(jī)理、分為防煙系統和排煙系統，設備設計為機械式加壓送風系統和機械式排煙系統。防煙排煙系統實訓裝置由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成。

二、技術參數

1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2、工作環境：環境溫度范圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜ 4000m

3、裝置容量：＜3.8kVA

4、通風系統臺：外形尺寸：2000mm800mm2000mm

    控制柜尺寸：600mm700mm1600mm

5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

6、工作環境：環境溫度范圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜ 4000m

7、教學一體機：32寸內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126G，尺寸：32寸,內存：4G，網絡，無線

三、系統特點

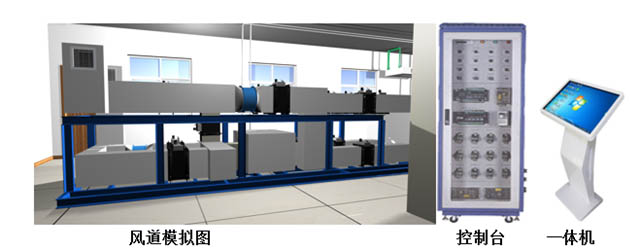

整機系統由三部分組成：

1）、風系統整體放置在一個2000mm1000mm800mm平臺上，可移動，平臺上風系統由不燃材料制作，系統中設置有閥門，風機，子系統，出風口等。

2）控制系統：系統各種模擬信號組成，可模擬一定情況下的在火災發生時的控制方式。

3）教學一體機：教學同步動畫控制，軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系

1、風系統的完整性、：與實際中的通風系統、控制功能、保護功能、顯示功能完全 一致。

2、系統與真實的通風排煙系統，風系處理系統原理相同，微型化展示了通風排煙系統的特點，結構、控制方法。

3、裝置直觀展示了通風系統的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀 裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。

4。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。

5、設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。

6、DDC數字量控制模塊2個，16路AI輸入，6路DO輸入，8路DO輸出

7、觸摸式一體教學平臺,內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126G，尺寸：32寸,內存：4G，網絡，無線

8、教學同步動畫控制：軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系

9、顯示儀表：儀表將顯示處理來自模擬電位器和上位機的控制模擬值。如閥門的開度，對比關系。

四、系統配置

1、系統由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成

2、模擬排煙系統控制：消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜以及聯動控制中心等組成，消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。

3、加壓送風機采用多翼式離心風機，

4、加壓送送管道采用不燃材料制作，加壓送風口和用常閉式，采用手動或電動開啟控制方式，

5，70度排煙防火防由控制執行器、不燃材制作而成。

6、排煙風機采用軸流風機，能在280度條件下作不小于30Min

7、排煙防火閥。安裝在機械排煙設施的管道上，平時呈開啟狀態，火災時當排管道內溫度達到280度時關閉。

8、 排煙口，安裝在機械排煙風管上作為煙氣吸入口中，平時呈關閉壯態。火災時需要排煙時手動或電動打開

五、操作實訓：

1、消防排煙系統的認識

2、消防防煙系統的認識

3、消防防類系統控制操作

4、消防排煙系統的手動操作

3、消防排煙系統的自動操作

4、消防排煙系統與操聯動中心的操作

5、消防排煙系統的聯動編程

6、消防防煙系統的聯動編程

7、排煙防煙系統安裝與維護操作

8、排煙防煙系統設計與施工實訓。
