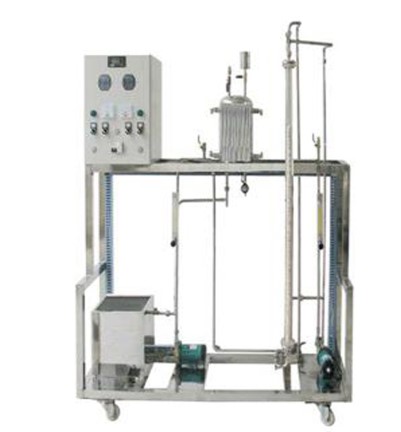

HYHGFT-1管式反應器流動特性測定實驗裝置

發布時間：2021-04-11 丨 瀏覽次數：

一、主要配置

管式反應器、流量計、水箱、循環泵、數顯電導率儀、閥門、管路、高品質鋁合金型材框架。

二、裝置功能

1、了解連續均相管式循環反應器的返混特性。

2、通過脈沖法測管式反應器停留時間分布。

3、分析觀察連續均相管式循環反應器的流動特征。

4、研究不同循環比下的返混程度，計算模型參數n。

三、實驗室設施

水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：自來水、KCl溶液

四、技術參數

1、運行環境：溫度0-40℃，相對濕度：≤90%RH。

2、管式反應器：直徑φ35mm，長度1200mm；填料類型及尺寸：拉西環，Ф4mm。

3、水泵：微型磁力泵，功率15W。

4、循環泵：不銹鋼增壓泵，功率90W。

5、水流量：6-60L/h和25～250L/h，液體轉子流量計，觀察、控制流量。

6、電導率儀：在線電導率檢測儀，0-104?S·cm），信號輸出：光電耦合器隔離保護4-20ma信號輸出，485通訊接口，自動數據處理與屏幕顯示實驗曲線、數據，自動溫度補償：0-100℃。電導電極：1支。

7、控制示蹤劑加入量5~10ml/次。

8、水箱：約80L。

9、管路：透明，壁厚≥2.5mm，透明可視材質。

10、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。

11、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。

12、顯示終端:采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。

13、額定電壓：220V，總功率：1.0kW。

14、外形尺寸：1300×500×2000mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

15、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。

16、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。
