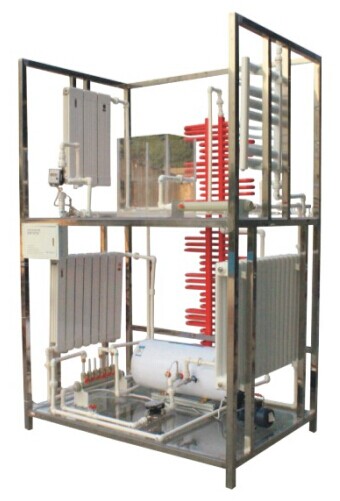

HY-X9型 單元住宅樓分戶熱計量采暖系統實訓裝置

發布時間：2020-09-05 丨 瀏覽次數：

一、實訓功能

1、整體式全真暖氣片和管路，透明地板，能看清隱蔽管路的全部結構和走向。

2、一二層均設置熱計量表，整個系統由鍋爐及循環泵實現熱循環演示。

3、展示了單管跨越式供暖系統和雙管下供下回式供暖系統的外觀、結構、原理、安裝部位和安裝形式。

4、展示了銅鋁復合散熱器、薄壁鋼管散熱器（藝術造型）、普通鋼制散熱器、板翼散熱器、和衛生間小背簍散熱器的外觀、結構、原理、安裝部位和安裝形式。

5、膨脹水箱采用全透明材料制造，能演示膨脹水箱的工作原理。

6、所有散熱器和水暖設備都能全真演示。

二、技術指標

外形尺寸：1500×1000×2400mm

框架材料：304不銹鋼

地板材料：鋼化玻璃

進水要求：0.05MPa～0.75MPa

安全保護：具有漏電自動保護裝置和接地保護

三、主要配置

一二層入戶處均設熱計量表及閥門，一層供暖系統為單管跨越式供暖系統，左、中、右三面框壁各設置銅鋁復合散熱器、薄壁鋼管散熱器（藝術造型）、普通鋼制散熱器；二層供暖系統為雙管下供下回式系統，散熱器左、中、右依次為板翼散熱器、薄壁鋼管散熱器（藝術造型）、衛生間小背簍散熱器。供回水主立管沿框架左側設置。

四、實訓項目

實訓一：單元住宅樓分戶熱計量采暖系統操作演示

實訓二：單管跨越式供暖系統的認識

實訓三：雙管下供下回式供暖系統的認識

實訓四：熱計量表的計量操作及拆裝實訓

實訓五：鍋爐的拆裝及操作實訓

實訓六：循環泵的操作及拆裝實訓

實訓七：分水器、集水器的操作及拆裝實訓

實訓八：薄壁鋼管散熱器的拆裝實訓

實訓九：銅鋁復合散熱器的拆裝實訓

實訓十：普通鋼制散熱器的拆裝實訓

實訓十一：衛生間小背簍散熱器的拆裝實訓

實訓十二：板翼散熱器的拆裝實訓
