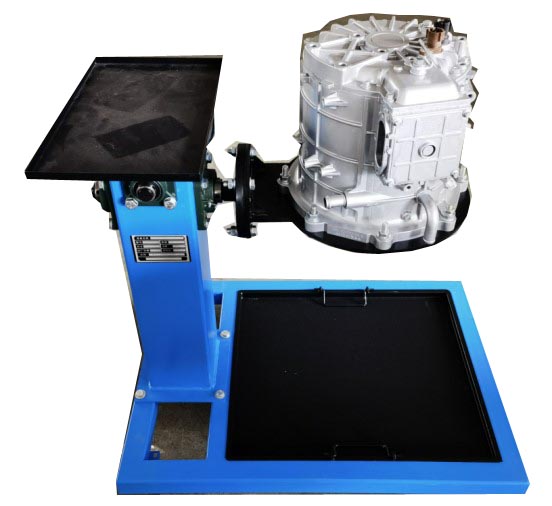

HY-QCX706電動汽車電機解剖展示臺-電動汽車永磁同步電機拆裝翻轉架

發布時間：2025-04-07 丨 瀏覽次數：

一、產品介紹：

選用新能源汽車驅動電機總成，附屬件齊全有效；拆裝中驅動電機可做軸向任360 o何角度翻轉和靜止。配套大面積接油盤、大面積工具盤、萬能卡盤，減速器，移動腳輪等，是汽車維修培訓機構必備設備之一。配套使用說明書及實訓指導書。

二、基本配置：

新能源汽車驅動電機總成、電機運轉靈活，無卡滯。

減速旋轉機構總成， 60：1的減速比，輕巧轉動。

萬能卡盤為國標鋼材焊接而成，安全可靠，不變形， 可安裝各種不同型號的驅動電機總成。

萬象腳輪使教學更為便捷，一人即可自由移動到教室的任何位置。

三、主要功能

新能源驅動電機維修、拆卸；

通過拆裝了解驅動電機的內部構造、原理、及基本拆裝工藝

新能源驅動電機的維修、組裝；

通過拆裝，掌握新能源驅動電機的基本技術參數，間隙力矩掌握等要領。

3. 新能源驅動電機的維修，更換；

掌握新能源驅動電機零部件的磨損程度、判斷零部件的好壞以及更換標準。

4. 新能源驅動電機的維修，測量；

掌握新能源驅動電機線圈的測量、繞組的纏繞工藝和絕緣的防護等實訓。

四、實訓項目

1．新能源驅動電機靜態了解，元件的認識等實訓項目

2. 新能源驅動電機結構與原理掌握等實訓項目

3．新能源驅動電機拆裝工藝實訓項目。

4.卡新能源驅動電機的整體拆裝、檢測實訓

五、工 藝

1.翻轉架可承重500KG,，配備蝸輪蝸桿減速機構，減速裝置轉動靈活，速比為60:1，可以手工轉動360度，任意停留在任何一個角度。使拆裝中的發動機沒有死角。

2.配套工具盤；為了拆裝時工具的放置，特設置一個專用工具盤，長400mm,款250mm,深度為15mm, 高度890mm..高溫噴塑。光鮮亮麗。

3.手輪為鋁合金材質，外徑2000mm.內口直徑為18mm,強度高，重量輕，不割手，手感舒適。

4.萬能卡盤，經過鍍絡工藝加工，光亮照人、不生銹。卡盤卡爪直徑隨意調整，調整直徑200-500mm，卡盤長度可調，0-50mm 隨意可調。為裝載其他型號及變速器提供方便。

5.可裝載多種型號的新能源驅動電機。

6.油盤采用國標優質鋼材一次沖壓而成，深度為20mm，四周帶有1cm的上沿，使拆卸中的發動機油水不會外流，同時可做到工具、零件、機油不落地。油盤尺寸740*515mm。

7.設備立柱選用150*150*5mm方鋼，經過線切割工藝，標準定位，標準打孔，使每一臺翻轉架規格統一，尺寸標準。外觀一致。承重力較強，可承載各種發動機及變速器。安全可靠。

8.底部框架為50*50mm的國標優質鋼材焊接而成， 拋光、去繡、高溫、噴涂工藝。

底部配4個3寸尼龍萬向腳輪，2個帶剎車，2個萬象，方便移動。

六、技術參數：

外形尺寸： 855mm×600mm×900mm

減速形式：渦輪蝸桿

減速比：60:1

電機類型：直流無刷

可移動式臺架
