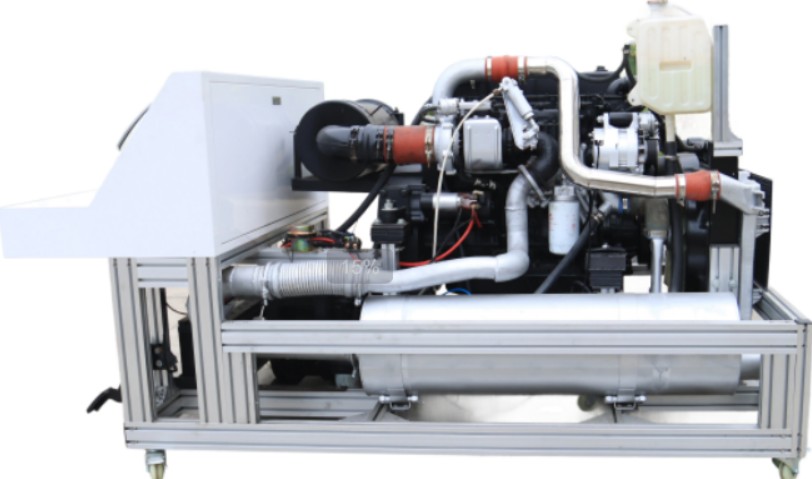

HY-QCX220B 混合動力發動機與變速箱裝調與測試平臺

發布時間：2025-04-24 丨 瀏覽次數：

一、結構組成：

       比亞迪秦混合動力驅動系統、設備控制臺、配電室、檢測臺、機艙室、寬度為20cm資料工具擺放臺、帶有百葉窗的防護隔板、帶有散熱孔的水箱護網、智能考核系統、汽車蓄電池安全救援裝置。

配套附件清單有：保險絲、LED指示燈、開關、出廠合格證、保修卡等、設備使用操作及實訓指導資料

二、設備功能

展示功能

各相關系統按合理位置排布，能直觀展示混合動力系統控制系統和相關工作附件的結構組成與工作原理；

運行功能：

能正常演示混合動力系統動、靜態及各種工況，滿足對混合動力系統的起動、怠速加速、減速、停機等各種工況進行實訓實操及故障診斷需要。

顯示功能：

儀表顯示單元，顯示混合動力系統的各項數據，包含冷卻水的溫度，發動機的轉速，發動機的機油壓力，發電機的充電等。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。

識圖功能：

檢測面板上繪有高清混合動力系統以及相關系統的電路原理圖、零部件示意圖、結構圖。線條清晰、顏色多樣。使學員輕松掌握從認識了解電路圖到熟悉掌握讀懂電路圖、最終可以自主繪制電路圖的學習過程。電控單元圖形顏色突出，并標注有插頭信息和電控單元的零件號和編碼等。各個原件圖形標準一致，并繪有內部結構原理圖，直觀、簡潔、易懂。

自診斷功能：

配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對混合動力系統電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、系統登錄等；

檢測功能：

檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.

信號模擬功能：

信號模擬系統，采用可調式信號模擬系統，可任意設定各個主要傳感器的任何參數，調節全程達到無極可調。

故障設置系統

故障設置系統，在臺架的隱秘處，設有故障設置系統，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。

安全防護功能：

蓄電池與電器用電設備之間安裝總電源開關，在臺架不使用時，斷開開關，可以保護設備和蓄電池；高速、高溫部位，如水箱、排氣管采用帶有散熱孔的護板。采用安全防護網和護欄，提高操作安全性。

三、制作工藝：

1、框架：實訓臺支架采用優質型材焊接而成，表面經過噴塑處理。實訓臺配置轉向腳輪，方便移動。

2、面板：尺寸1500*720mm，為吉祥鋁塑板噴涂而成，面板開口均為激光打孔，統一標準化。

3、設備放置區：1500*200mm，用于放置萬用表、解碼器、測量儀器等。

4、控制臺：15o傾斜控制臺，淺藍色透明亞力克雕刻而成，控制臺前方大R角工藝，美觀大方?？刂婆_上安裝有8塊數顯表、一鍵啟動開關、P檔開關、模式開關、檔位選擇器、和診斷接口。

5、儀表臺:尺寸1500*250mm,安放組合儀表、燃油系統壓力表、歧管真空表、多功能顯示系統等。

6、傳動系統：混合動力自動變速器，M1電動機、M2發電機、傳動軸、車輪、原車制動系統等。

 7、前后擋板：大圓孔陣列設計，上部與下部均有100mm的間歇。嵌入切割帶有制動踏板與油門踏板專用腳部控制區。

8、兩側擋板：藍色透明亞克力激光切割，透視效果極佳，可清楚觀察內部結構。

四、實訓項目：

混合動力系統的外觀了解與結構認知實訓；

混合動力驅動發動機的數據測量、故障診斷與排除實訓；

混合動力變速箱的數據測量、故障診斷與排除實訓；

動力電池系統的數據測量、故障診斷與排除實訓；

驅動電動機的數據測量、故障診斷與排除實訓；

發動機控制系統的數據測量、故障診斷與排除實訓；

混合動力系統的數據測量、故障診斷與排除實訓；

五、技術參數：

外形尺寸：1600*1500*1760

油箱容量：10L

重    量：420Kg

工作溫度：+-50

臺架顏色：7032

發動機最大功率(kW) 113

電動機總功率(kW) 110

發動機最大扭矩(N·m) 240

電動機總扭矩(N·m) 250

使用車型：比亞迪秦
