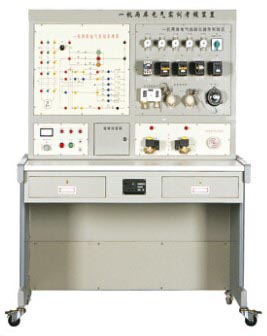

HYKTDQ-4 一機兩庫電氣實訓考核裝置

發布時間：2020-09-22 丨 瀏覽次數：

      一機兩庫電氣實訓考核裝置的適合高等職業院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。適合機電類專業的實訓，適合制冷及相關專業中級、高級工的鑒定及考核。

一、裝置特點

1.直觀性強：電氣元件真實布局于面板表面，以便學生了解一機兩庫控制電路各部件的實物結構，并可直觀觀察相應部件的運行動作情況，還設有工作狀態指示燈，便于實訓操作。

2.實訓性強：設有故障箱，老師可對裝置直接設置電路故障，實現對學生進行故障排除實訓及技能鑒定。

二、一機兩庫電氣實訓考核裝置技術性能

1.輸入電源：三相四線（或三相五線）～380V±10%50Hz

2.工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3.裝置容量：＜0.2kVA

4.重量：100kg

5.外形尺寸：121cm×73cm×154cm

6.安全保護：具有漏電壓、漏電流保護裝置，安全符合標準

三、基本配置及功能

1.電源控制部分

（1）交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有一只指針式交流電壓表，通過切換開關可指示輸入電網電壓值。

（2）安全保護體系：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。

2.一機兩庫電氣控制原理圖面板面板上印有一機兩庫電氣控制原理圖，并設有相應測試點，便于學生分析測量。提供紅、黃、綠三個信號燈，可分別指示“控制回路電源”、“準備狀態”、“運行狀態”。

3.一機兩庫電氣線路元器件布線面板提供轉換開關、壓力控制器、溫度控制器、熱繼電器、中間繼電器、電鈴等真實部件，并布局于面板表面，以便學生了解一機兩庫控制電路各部件的實物結構，并可直觀地觀察相應部件的運行動作情況。

4.電磁閥、三相異步電動機放置區配有電磁閥2只，分別控制兩個冷庫的供液情況；三相鼠籠式異步電動機1臺，用于模擬壓縮機電機的工作情況。

5.故障箱故障設置箱內設24個鈕子開關，都己經接到相應測試點，用來設置故障及恢復正常工作

6.實訓桌實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定。
