高頻模擬電路實驗箱

發布時間:2020-12-14 丨 瀏覽次數:

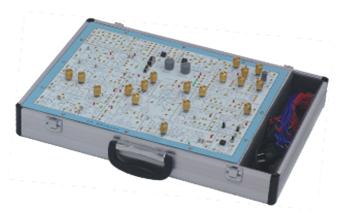

HY-GP   高頻模擬電路實驗箱

       HY-GP高頻模擬學習機將所有高頻電路和模擬電路實驗模塊、電源、信號源、電壓源、電位器組等合并在一塊線路板上,結構緊湊合理,使用方便,可完成高頻電路和模擬電路課程中規定的各種實驗。該學習機工藝精良美觀,正面淺色烤漆,印有原理圖及符號,反面為印制導線,并焊有相應元器件,連接部分采用鍍金孔,設有測試點,直觀可靠,維修方便。


一、技術性能

 △電源:

  輸入:AC 220V±l0%

輸出:DC ±5V,-8V,±12V,大輸出電流均為200mA

 △信號源:(函數發生器)

輸出波形:方波、三角波、正弦波

頻率范圍:分四檔2HZ~20HZ、20HZ~200HZ、200HZ~2KHZ,2KHZ~20KHZ

幅 值:正弦波Vp-p:0~14V( l4V為峰、一峰值,且正負對稱)

方 波Vp-p:0~24V(24V為峰一峰值,且正負對稱)

三角波Vp-p:0~24V(24V為峰一峰值,且正負對稱)

二、實驗項目:

(一)可完成高頻電路實驗:

1.單調諧回路諧振放大器;

2.雙調諧回路諧振放大器

3.高頻功率放大器(丙類)

4.LC電容反饋三點式振蕩器

5.石英晶體振蕩器

6.振幅調制器(利用乘法器)

7.調幅波信號的解調

8.變容二極管調頻振蕩器

9.相位鑒頻器

10.集成電路(壓控振蕩器)構成的頻率調制器

11.集成電路(鎖相環)構成的頻率解調器

12.利用二極管函數電路實現波形轉換。

13.RC集成振蕩器;

14.混頻電路

15.集成高頻功率放大器的應用

a::調頻無線話筒;

b:電視信號轉發器;

c:信號發生器

(二)可完成模擬電路實驗:

1.單級放大電路

2.兩級放大電路

3.負反饋放大電路

4.射極跟隨器

5.差動放大電路

6.比例求和運算電路

7.積分與微分電路

8.波形發生電路

9.有源濾波器

10.電壓比較器

11.IC電路RC正弦波振蕩器

12.集成功率放大器

13.整流濾波與并聯穩壓電路

14.串聯穩壓電路

15.集成穩壓器

16.RC正弦波振蕩器

17.LC振蕩器及選頻放大器

18.電流/電壓轉換電路

19.電壓/頻率轉換電路

20.互補對稱功率放大器

21.波形變換電路

22.揚效應管實驗

TAG: 模擬電路實驗箱
