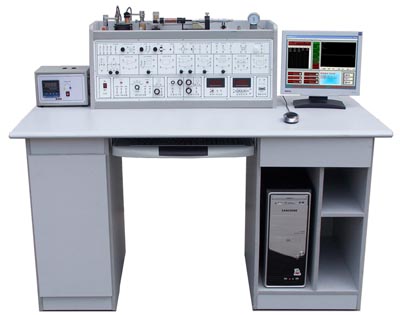

傳感器與檢測技術實驗裝置

發布時間：2023-03-31 丨 瀏覽次數：

一、傳感器與檢測技術實驗裝置概述：

       傳感器與檢測技術實驗裝置是本公司新推出為傳感器及相關學科的教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備。可完成“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”“工程檢測技術及應用”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。

二、傳感器與檢測技術實驗裝置產品特點：

1、實驗用電設有漏電保護及熔絲短路保護，直流電源設置短路保護電路，可顯示正常、故障狀況。實驗連接線采用新型連接線，彈性接觸，接觸電阻小。

2、傳感器處理電路采用模塊化設計。實驗項目還可根據新產品的開發不斷拓展。

3、傳感器結構接近于工業檢測傳感器，有較高的精度，使實驗內容更接近實際應用，及便于用計算機作實驗的特性分析及控制。

4、從傳感器、測量儀表、專用電源、溫度源、氣源、振動源、轉動源、信號源、數據采集控制器到實驗連接線等均配套齊全，其性能、精度及規格均密切結合實驗的需要進行配套。

5、主控臺功能分布采用分塊式結構形式，布置合理，接線方便。面板示意、圖線分明。傳感器采用進口透明有機玻璃制作

三、傳感器與檢測技術實驗裝置技術參數

1． 輸入電源：AC220V±5%    50±1Hz

2． 額定電流：≤5A

3． 相對溫度：-5℃～40℃  相對濕度：＜75%（25℃）

4． 外形尺寸：長×寬×高=1450×700×1140 mm3

四、傳感器與檢測技術實驗裝置主控臺性能指標

1、主控制屏

       實驗用電設有漏電保護及熔絲短路保護，直流電源設置短路保護電路，確保學生在誤操作后不會損壞設備并保證學生的人身安全。還提供專用電源、溫度源、氣源、振動源、轉動源、信號源、數據采集控制器,各種測試儀表等。其技術要求如下：

（1）多路穩壓直流電源：提供高穩定、小紋波系數±15V、＋5V、±2V～±10V可調、2V～+24V可調四路直流穩壓電源。具有過流保護及短路保護功能，可顯示正常、故障狀態。

（2）信號源：可調音頻信號源0.4kHz～10kHz；可調低頻信號源1Hz～30Hz。

（3）轉動源控制：控制轉動源轉速，2V~+24V輸出，數字式電壓顯示。

（4）頻率/轉速表：可測量頻率、轉速。

（5）直流電壓表：測量范圍為0～20V，量程為200mV ,2V，20V，四檔直鍵開關切換，具有內測與外測功能，輸入阻抗大，精度高，三位半數顯。

（6）溫度源：控制溫度源溫度，采用高精度智能化PID調節溫度控制儀表控制。多種輸入輸出規格，人工智能調節以及參數自整定功能，先進控制算法，溫度控制精度0.5級，溫度<200℃(可調)。（C、D型配）

（7）轉動源：轉動盤速度0～2400轉/分(可調)，與光纖、光電、渦流、磁電、霍爾傳感器等配合進行測速實驗。

（8）振動源：振動梁采用雙平衡式懸臂梁結構，梁端裝有永久磁鋼，振動梁頻率1 Hz~30Hz(可調)。共振頻率12Hz左右。

（9）氣源：手動氣壓源0～20kpa，裝有氣壓表。

（10）傳感器固定架：裝有螺旋測微器。

（11）數據采集卡及處理軟件：數據采集卡采用RS232接口、12位A/D轉換、采樣速度10萬次/秒，采樣速度可以選擇。采樣方式分單步采樣、定時采樣、連續采樣，具有虛擬儀表功能。提供的處理軟件有良好的計算機顯示界面，可以進行實驗項目選擇與編輯，數據采集，特性曲線的分析、比較、文件存取、打印等功能，更注重根據不同信號設定采集的速率、定時單步采樣周期。軟件還具備虛擬示波器功能。（C、D型配）

2、實驗桌

實驗桌桌面主材料采用三聚氰胺貼面板，臺面材料采用貼面防火板，造型美觀大方。桌面有防火、絕緣、防水、防污、耐磨等功能。桌面右方預留有顯示器安放位置，實驗桌中間可放置鍵盤，右邊設有一個抽屜，用于放置傳感器元件、工具、連接線、資料等；實驗桌右下方可放置計算機。桌面用于安裝控制屏并提供一個寬敞的工作臺面。

3、模塊化處理電路

電橋電路

電荷放大器

電容變換器

渦流變換器

差動放大器

電壓放大器

有移相器（Δφ±40°）

相敏檢波器（0-360°C）

低通濾波器（FT≤35Hz）

SM-13超聲位移傳感器實驗模塊

SM-14扭矩傳感器實驗模塊

SM-18硅光電池實驗模塊

SM-19光柵位移傳感器實驗模塊

 5、傳感器與檢測技術實驗裝置傳感器器件技術指標(參考值)

五、傳感器與檢測技術實驗裝置實驗項目

實驗  一    金屬箔式應變片——單臂電橋性能實驗

實驗  二    金屬箔式應變片——半橋性能實驗

實驗  三    金屬箔式應變片——全橋性能實驗

實驗  四    金屬箔式應變片單臂、半橋、全橋性能比較實驗

實驗  五    金屬箔式應變片——溫度影響實驗

實驗  六    直流全橋的應用——電子秤實驗

實驗  七    移相器實驗

實驗  八    相敏檢波器實驗

實驗  九    交流信號激勵的稱重傳感器實驗

實驗  十    差動變壓器的性能實驗

實驗十 一   激勵頻率對差動變壓器特性的影響實驗

實驗十 二   差動變壓器零點殘余電壓補償實驗

實驗十 三   差動變壓器的應用——振動測量實驗

實驗十 四   電容式傳感器的位移特性實驗

實驗十 五   電容傳感器動態特性實驗

實驗十 六   直流激勵時霍爾式傳感器的位移特性實驗

實驗十 七   交流激勵時霍爾式傳感器的位移特性實驗

實驗十 八   霍爾式傳感器振動測量實驗*

實驗十 九   霍爾式傳感器的應用——電子秤實驗

實驗二 十   霍爾測速實驗

實驗二十一  磁電式轉速傳感器的測速實驗

實驗二十二  用磁電式傳感器測量振動實驗*

實驗二十三  壓電式傳感器測量振動實驗

實驗二十四  電渦流傳感器的位移特性實驗

實驗二十五  被測體材質對電渦流傳感器的特性影響實驗

實驗二十六  被測體面積大小對電渦流傳感器的特性影響實驗

實驗二十七  電渦流傳感器測量振動實驗

實驗二十八  電渦流傳感器的應用——電子秤實驗

實驗二十九  電渦流傳感器測轉速實驗*

實驗三十    K、E型熱電偶溫度特性實驗

實驗三十一  熱電偶冷端溫度補償實驗*

實驗三十二  光電轉速傳感器的轉速測量實驗

實驗三十三  利用光電傳感器測轉速的其它方案*

實驗三十四  光敏電阻演示實驗

實驗三十五  對酒精敏感的氣敏傳感器的原理實驗

實驗三十六  濕度傳感器的實驗

實驗三十七  PN結溫度傳感器溫度特性實驗

實驗三十八  負溫熱敏電阻溫度特性實驗

實驗三十九  擴散硅壓阻壓力傳感器的壓力測量實驗

實驗 四 十  擴散硅壓阻壓力傳感器差壓測量實驗*

實驗四十一  光纖傳感器的位移特性實驗

實驗四十二  光纖傳感器測量振動實驗

實驗四十三  光纖傳感器的測速實驗

實驗四十四  集成溫度傳感器的溫度特性實驗

實驗四十五  pt100熱電阻溫度特性實驗

實驗四十六  Cu50熱電阻溫度特性實驗

實驗四十七  正溫熱敏電阻溫度特性實驗

實驗四十八  熱釋電紅外傳感器特性實驗

實驗四十九  氣體流量的測定*

實驗五 十   硅光電池演示實驗

實驗五十一  超聲波傳感器測量距離實驗

實驗五十二  超聲波傳感器的運用*

實驗五十三  PSD位置傳感器測定位置實驗

實驗五十四  PSD位置傳感器微振動測量實驗

實驗五十五  PSD位置傳感器用于自動定位系統*

實驗五十六  扭矩傳感器的性能實驗

實驗五十七  扭矩傳感器的不同形式*

實驗五十八  CCD電荷耦合器件測定直徑實驗

實驗五十九  光學系統對CCD測徑系統的影響*

實驗六 十   光柵傳感器莫爾條紋的細分、計數實驗

備注：帶*號實驗為思考實驗，由學生自己動手組建。
