傳動系統解剖動態演示臺

發布時間：2020-12-19 丨瀏覽次數：

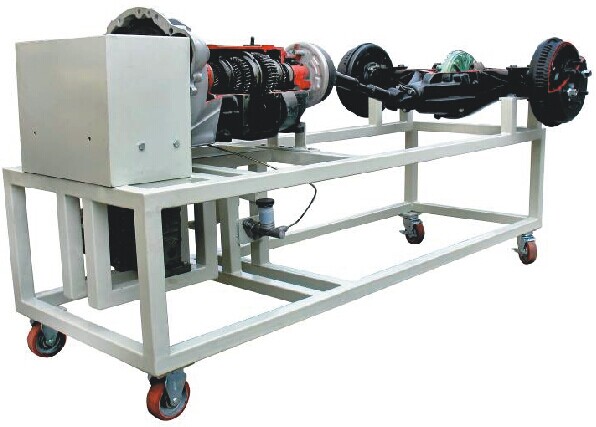

HY-QC738B型傳動系統解剖動態演示臺

【產品簡介】

本實驗臺以五十鈴輕卡五檔后驅變速器和后驅動橋總成實物為基礎，由主臺架和實物兩部分組成。適用于中高等職業學院和培訓機構的汽車后驅傳動系統構造與維修實訓教學，滿足對后驅傳動系統的結構、工作原理的教學和考核需要。本實驗設備操作方便，安全可靠，易于維護。

【主要配置】

采用五十鈴輕卡五檔后驅變速器

一、五檔手動變速器總成（帶離合器總成、離合操縱機構等）；

二、傳動軸總成（傳動軸、萬向節）；

三、后驅動橋（帶主減速器、差速器、半軸、后制動器總成）；

四、輔助裝置（減速電動機、減速機、漏電保護裝置，移動臺架等）

【功能特點】

一、展示功能：

把動力傳動系統按原車位置排布，通過移動臺架合理連接而成。

1、大面積深層次解剖手動變速器和離合器，不同部件用不同的顏色標識，直觀體現手動變速器和離合器的外部和內部的結構和組成關系（每個運動零部件皆清晰可視）；

2、直觀體現：汽車的動力傳動系統的結構組成和工作原理。

二、動態演示功能：

用減速機驅動，輸入軸的轉速為10~15轉/分鐘。

1、實際動態演示離合器和換檔的操作，可輕松轉換各個檔位，充分體現手動變速器的傳動路線和各個檔位齒輪的運轉狀態；

2、實際演示傳動軸的工作情況及萬向節的工作原理；

3、動態演示減速器和差速器的工作過程及工作原理；

三、合理的工業造型，周全的安全保護，配備移動腳輪，具有美觀大方，安全系數高，方便等特點。

【產品工藝】

1、全部采用線切割或激光剖切，切面平整；合理深層次解剖，充分體現內部細節結構；

2、采用電鍍、研磨、超聲波清洗、高壓水砂噴射、烤漆等多道工序處理，色彩過渡自然亮麗，不易掉色，歷久常新。

3、鋼架結構采用無縫焊接，金屬表面采用高溫噴塑處理，漆面堅固，并帶有腳輪自鎖裝置。造型美觀大方。

【參數】

1、驅動電機：380V 0.18kw

2、尺寸：（長x寬x高）1800x1000x800（mm）

3、重量：130kg
