HY-QCX307 汽車燃料電池系統示教板

發布時間：2021-01-02 丨 瀏覽次數：

一、產品簡介：

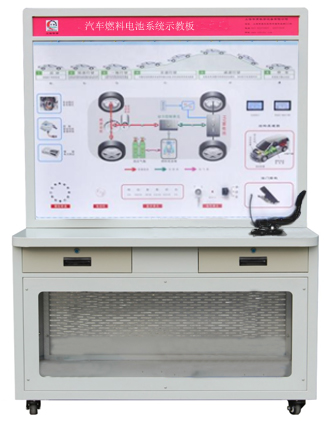

     汽車燃料電池系統示教板是根據新能源純電動汽車氫燃料電池系統的工作原理，動態展示燃料電池系統的運行狀態，通過部件的實訓操作，直觀的了解氫燃料電池的工作原理模擬工作狀況，適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業以及新能源汽車維修工等相關工種的汽車教學培訓。

二、結構組成

      設備由控制面板、可移動臺架、啟動開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，加速度傳感器、電源及開關、大型彩色噴繪電路原理圖、使用實訓指導書等。

三、示教板實驗目的：

1. 了解太陽能、電能、化學能三者之間的能力轉換

2. 掌握氧氣與氫氣的制備、氫氧化和以及“排氣集氣法”等知識點

3. 掌握電解槽、燃料電池的原理及應用、太陽能發電等知識點

三、功能特點

      太陽能電池將太陽能轉化為電能，將產生的電能導入電解槽中，將發生點解水反應，電解得到的氫氣與氧氣被分別存在儲氣瓶中，再將它們通入燃料電池，發生氫氧化合反應，得到的能量最后給風扇與LED供電。

1. 使用太陽能與電解槽供電、 獨立收集氫氣與氧氣、 能量表現形式：風扇、會閃爍的LED燈、 通過傳感器實時采集氫氧料電池的電流電壓，加深理解氫燃料電池的輸出特性，完整展示了汽車燃料電池動力系統，可以動態模擬燃料電池系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態。

2、實訓面板采用表面經特殊工藝噴涂底漆處理的、面板打印有UV平板噴繪的彩色電路原理圖，4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，學員可直觀對照汽車燃料電池系統結構原理圖和實物，認識和分析汽車燃料電池系統的工作原理。

2、本設配有一臺模擬電機用來演示電動機的工作狀態。示教板面板上安裝點火開關、工作頭部開關、油門踏板、擋位開關、制動開關、轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示。

4、示教板整體采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。下方配有鋼制透明機柜，擺放實訓相關組件，機柜上方置有二個小抽屜，實訓完畢后放置常用工具之用。

5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無須蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

四、實訓項目

1．運行汽車燃料電池系統；

2、展示汽車氫燃料電池系統的組成結構及原理

3、觀察由發光二極管組成的系統流向的動態指示；

2．點火開關與調節開關操作實訓。

3. 氫燃料電池系統啟動實訓；

4. 氫燃料電池系統低速行駛實訓

5. 氫燃料電池系統一般行駛實訓

6. 氫燃料電池系統全速行駛實訓

7. 氫燃料電池系統減速行駛實訓

8. 氫燃料電池系統停車行駛實訓

9. 氫燃料電池系統制動回收實訓

三、技術規格

1、外接電源：交流220V±10% 50Hz

2、工作電壓：直流12V

3、工作溫度：-35℃～+45℃

4、外形尺寸：1200*600*1700mm(長×寬×高)
